Die Zündschalter sind ja ein Nebenprojekt für sich.

Damit die Bauteile das Gehäuse als Kühlkörper nutzen können, hat Röschu die Gehäuse innen plangefräst. Super Job, Röschu!

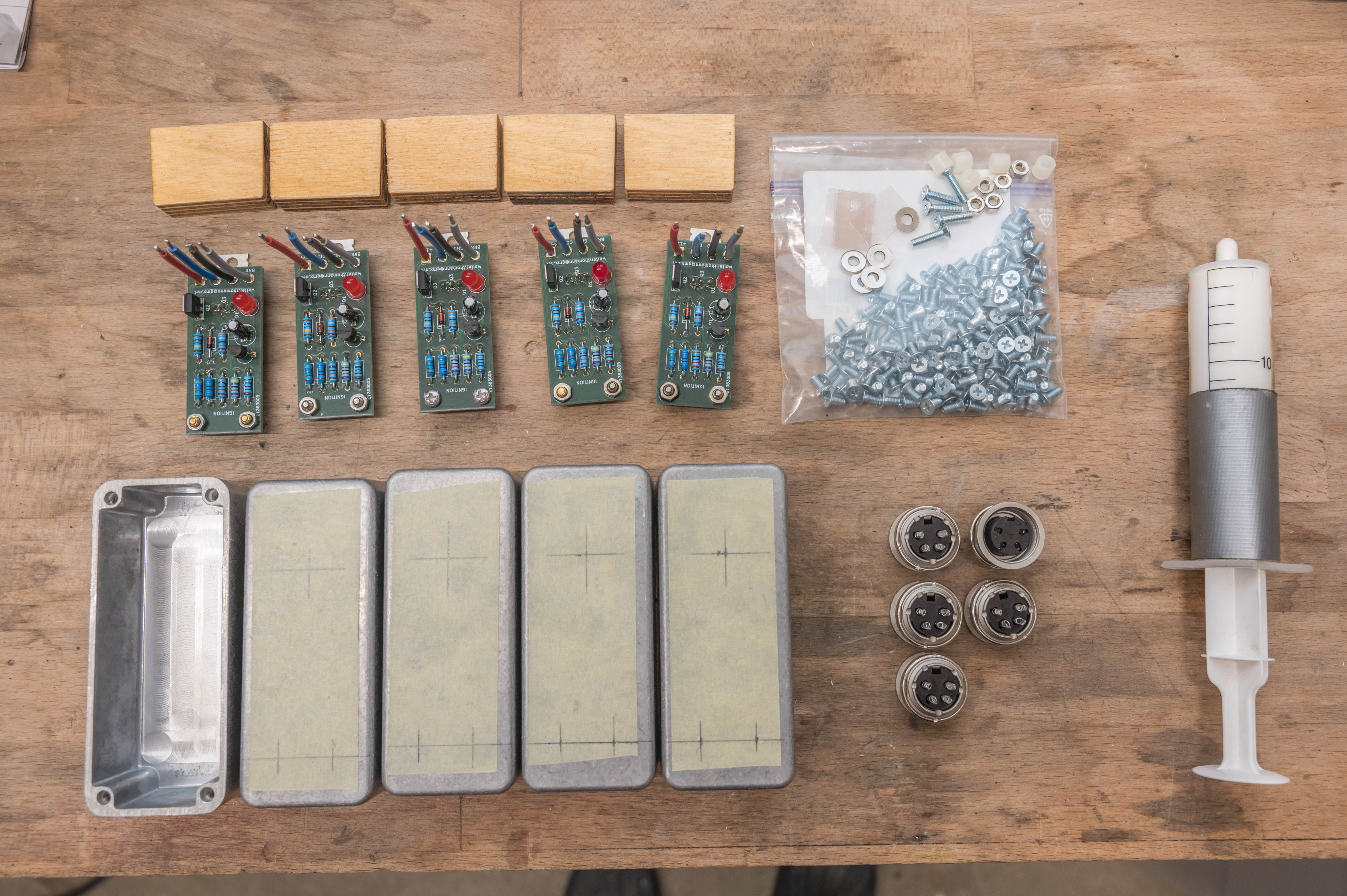

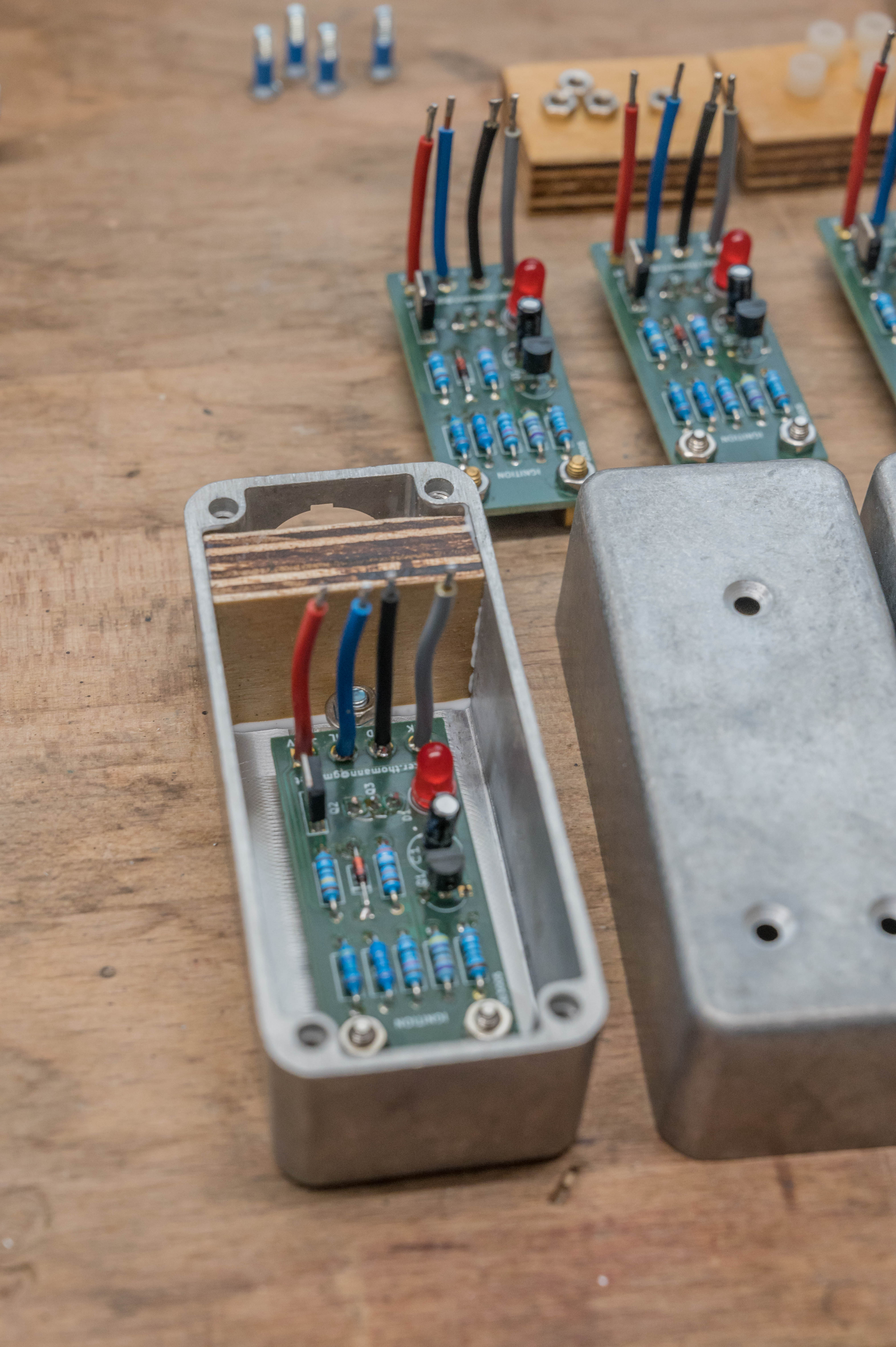

Ich markiere die zu bohrenden Löcher auf der Rückseite der Gehäuse auf einem Stück Malerklebeband an. Dann werden die Löcher gebohrt, angesenkt, Wärmeleitpaste aufgetragen, Isolationsglimmer, die isolierte Schraube des Transistors montiert und die beiden Distanzhülsen des Prints von unten verschraubt. Top. Sieht gut aus.

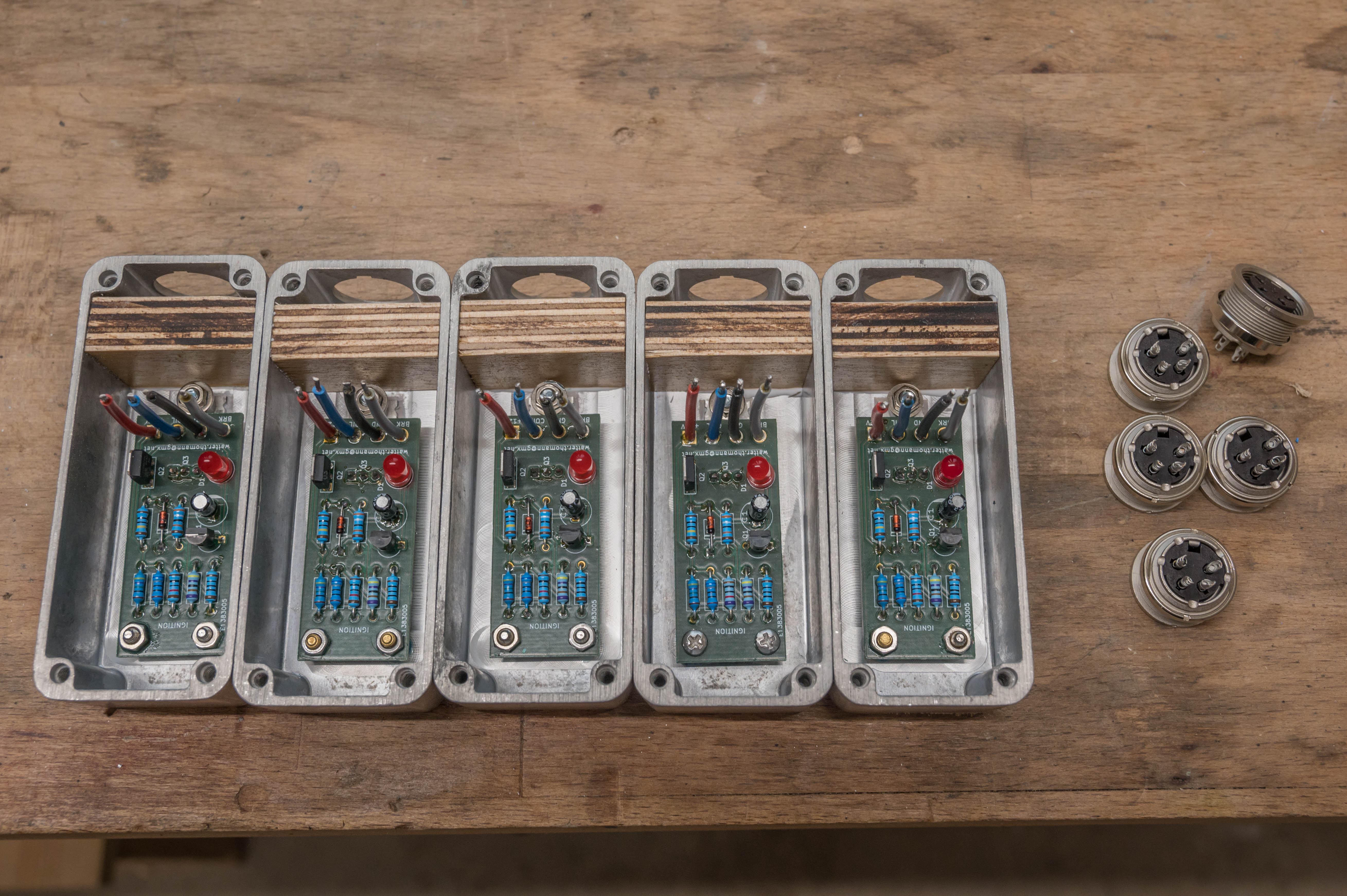

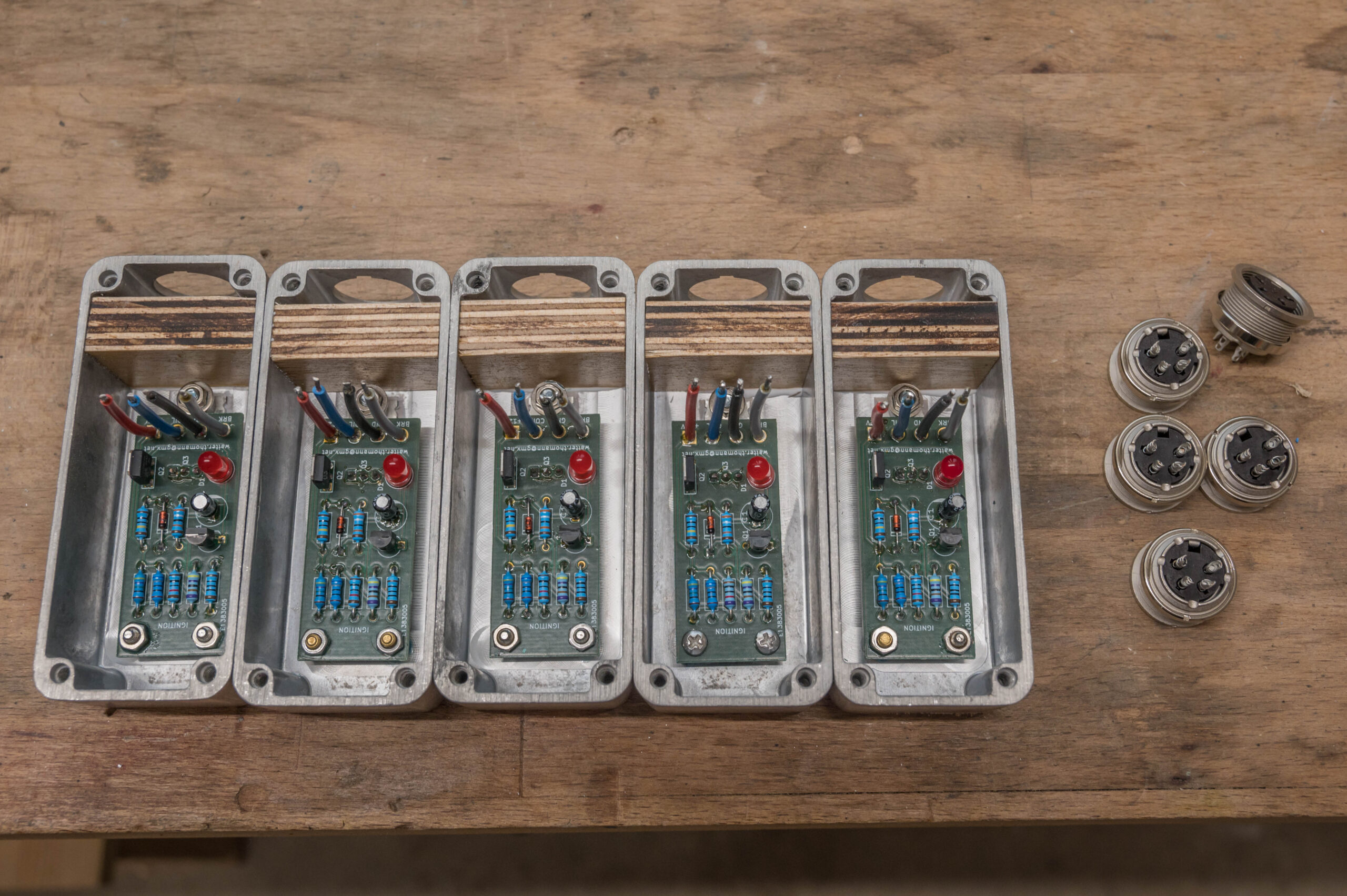

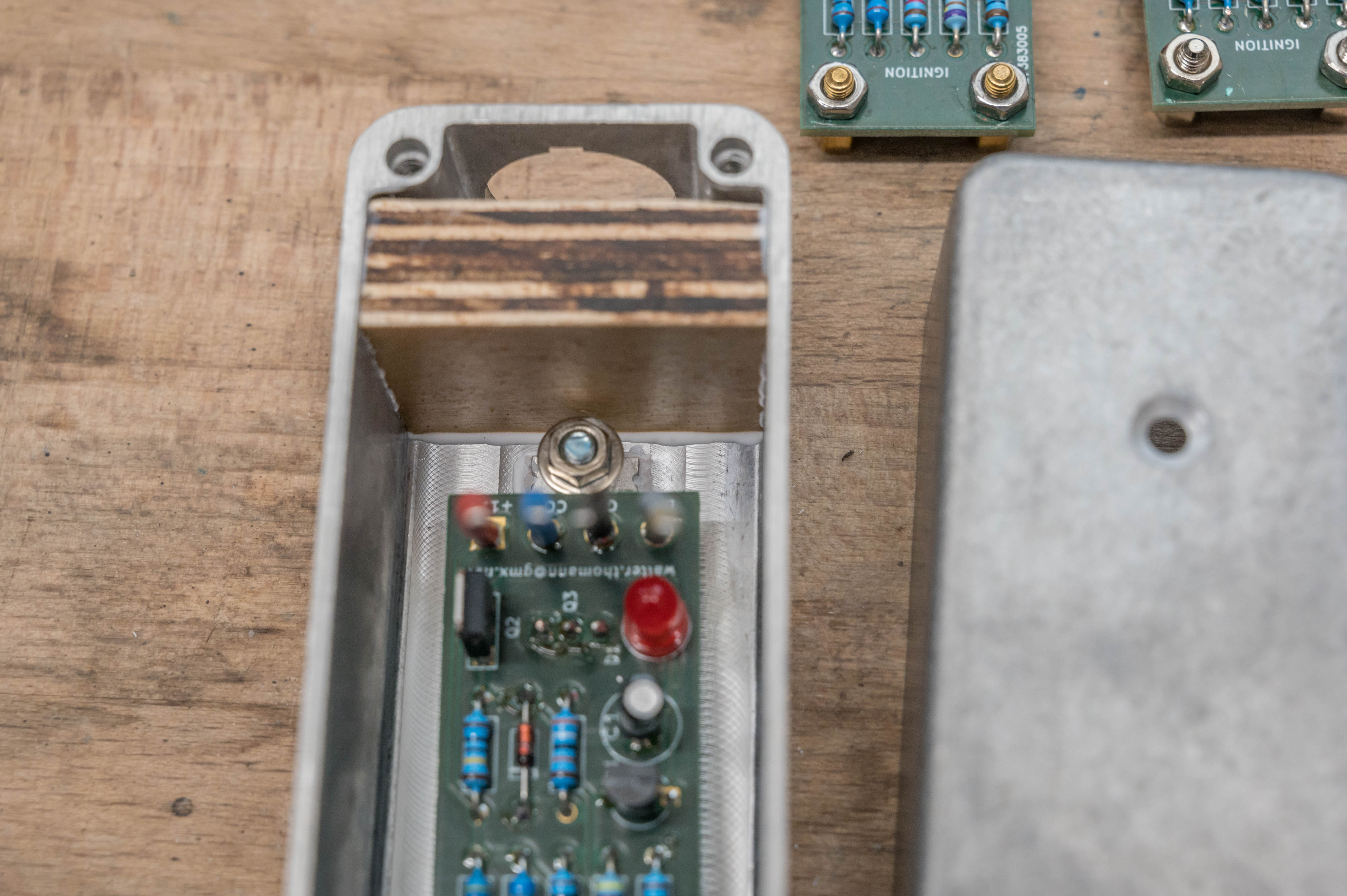

Auf der Tischkreissäge schneide ich mir Trennstücke aus 10mm Mehrschichtsperrholz zurecht. Die müssen sehr gut passen, sonst läuft das 2K-Epoxy später „unten durch“. 1.5° konisch zuschneiden. Zur Sicherheit werde ich sie mit Weissleim ins Gehäuse einkleben, so sollte das alles dicht sein. Die drei Schraubenköpfe werde ich mit Klebeband von unten auch noch abdichten. Aus Schaden wird man klug…

2K-Epoxy abwägen und mischen. Dann rasch giessen und abdecken damit kein Staub in den Epoxy kommt. Nach langen 24 Stunden: nun hat es geklappt!

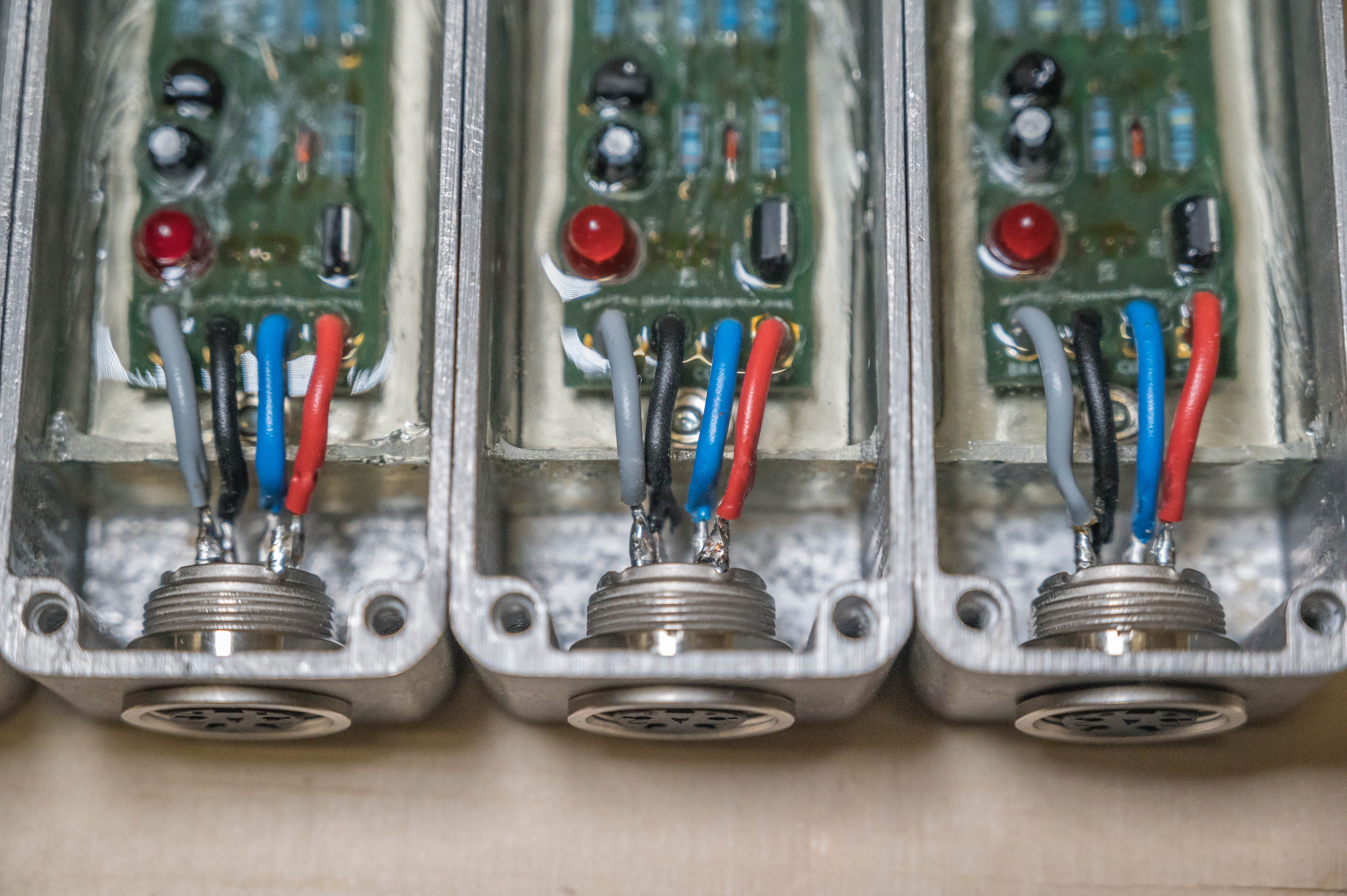

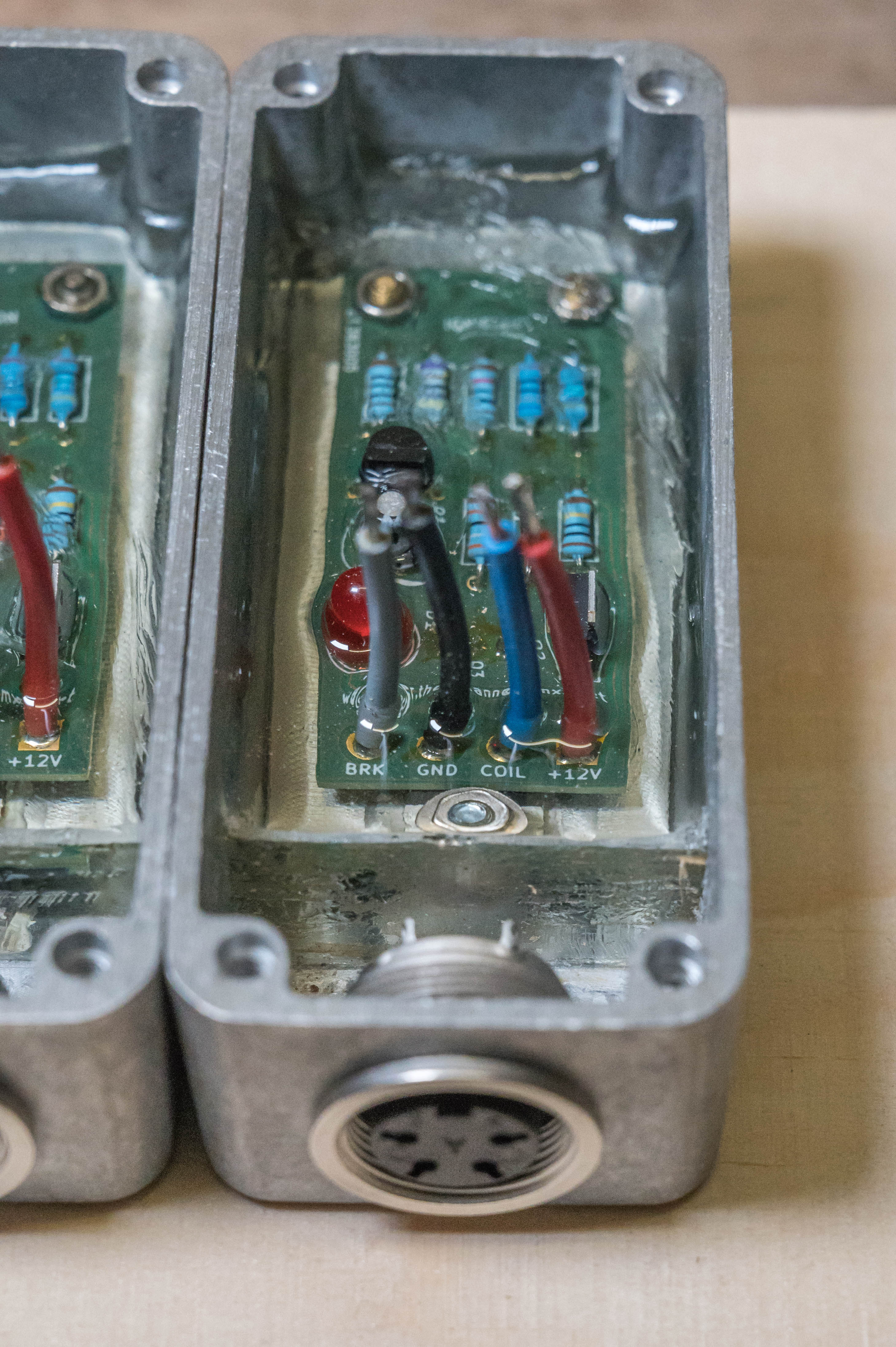

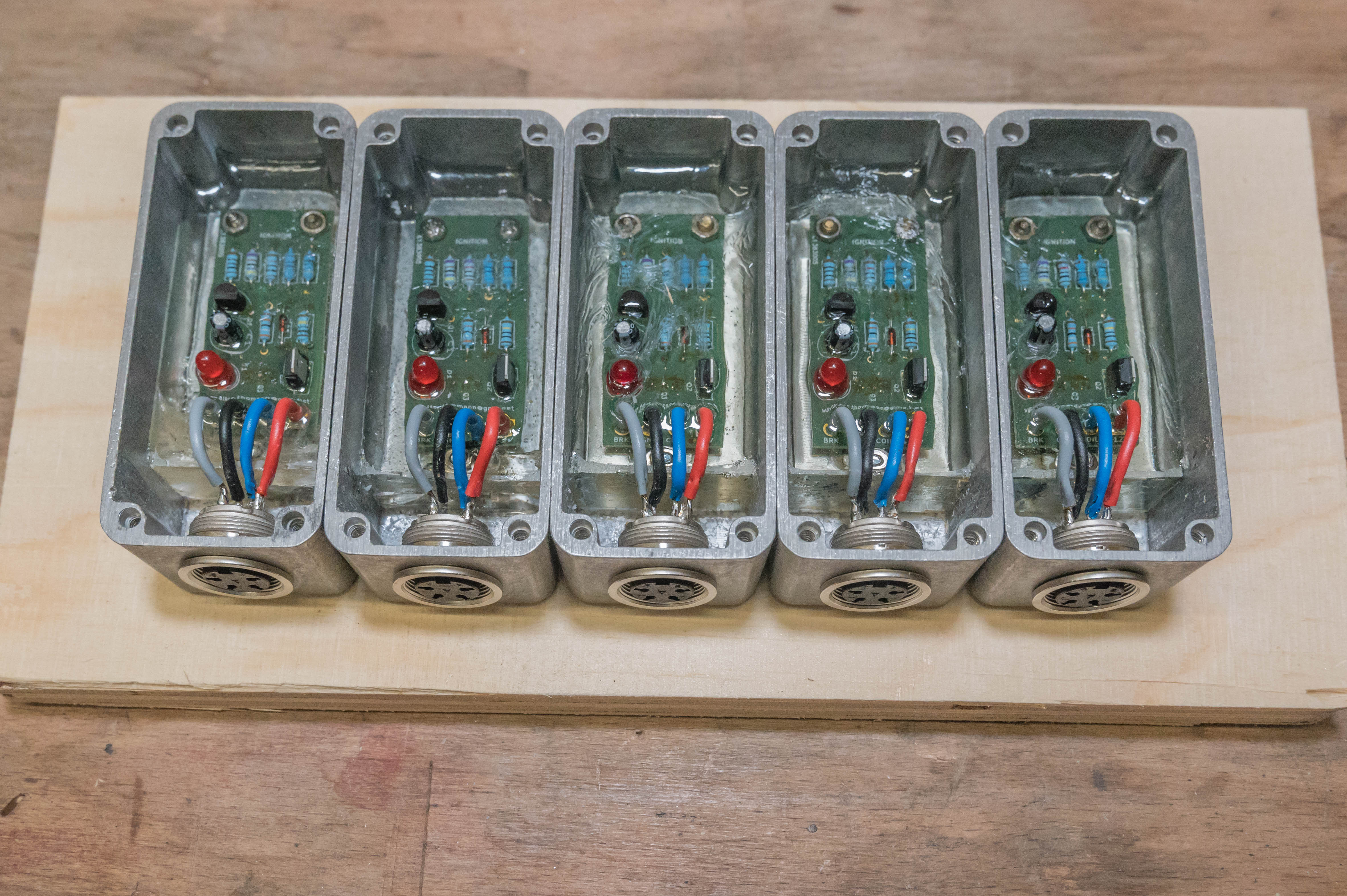

Die Holzabtrennung raus und mit einem kleinen Stechbeitel alles etwas verputzen. Dann können die Buchsen montiert und die vier Litzen angelötet werden. Fertig! Und sieht top aus. So habe ich mir das immer vorgestellt.
